На местности геодезические пункты отмечаются центрами и опознавательными знаками. Типы центров и опознавательных знаков бывают самые разнообразные; они зависят
от
типа и точности геодезической сети, от климатических, почвенных и других
характеристик местности. Геодезические пункты должны быть достаточно прочными и
долговечными, чтобы сохранить неизменное положение центра в течение длительного
времени, и находиться в удобном месте, обеспечивающем быстрое его обнаружение и
опознавание.

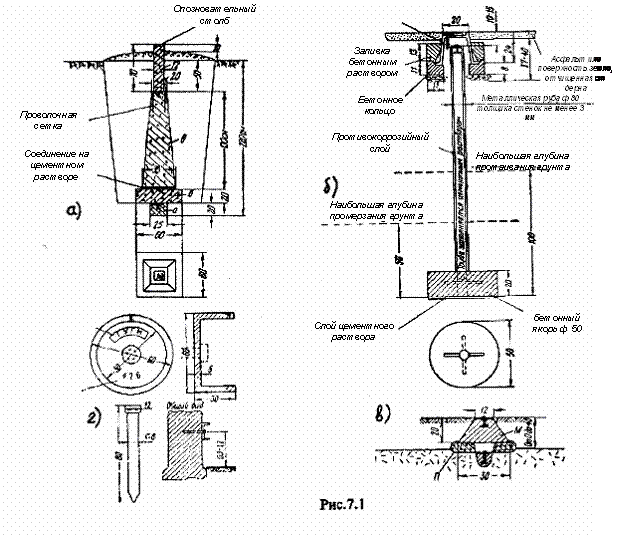

На рис.7.1 приведены четыре конструкции центров пунктов:
а - для районов с сезонным промерзанием грунтов,
б - для районов с сезонным оттаиванием грунтов,
в - скальная марка,
г - стенной центр.

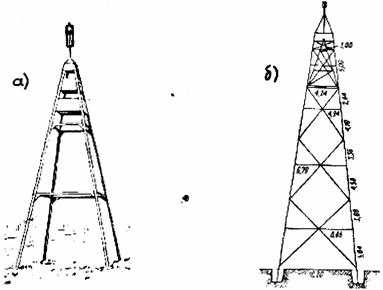

На рис.7.2 приведены два типа наружных знаков:
а - металлическая пирамида,
б - сложный сигнал.
Объекты местности, ситуация и некоторые формы рельефа изображаются на топографических картах условными знаками. Различают четыре типа условных знаков: контурные
или
площадные, линейные, внемасштабные и пояснительные подписи.
Контурные условные знаки служат для изображения объектов, занимающих определенную площадь и выражающихся в масштабе карты. Контур вычерчивают точечным
пунктиром или
тонкой сплошной линией и заполняют условными значками леса, луга, сада,
огорода, болота и т.д.
Линейные условные знаки служат для изображения линейных объектов: дорог, ЛЭП, линий связи, различных продуктопроводов и т.д. Масштаб по линии равен масштабу карты,
а в поперечнике - на несколько порядков крупнее.
Внемасштабные условные знаки служат для показа объектов, не выражающихся в масштабе карты: геодезических пунктов, километровых столбов, теле- и радиовышек, фабрик,
заводов, различного рода опор, и т.д. Местоположение объекта соответствует
характерной точке условного знака, которая может располагаться в центре ,
условного знака, в середине его основания и т.д. .
